자동화 제어 현장에 처음 입문하면 가장 먼저 접하게 되는 장비가 바로 전원 공급 장치입니다. 하지만 전기의 기본 개념인 교류 직류 뜻을 정확히 알지 못하면, 왜 어떤 장비는 220V를 쓰고 어떤 장비는 24V를 쓰는지 이해하기 어렵습니다. 오늘은 엔지니어의 시각에서 초보자도 쉽게 이해할 수 있도록 교류와 직류의 개념과 차이점을 완벽하게 정리해 드리겠습니다.
1. 전기의 두 얼굴, 교류 직류 뜻
전기의 흐름을 이해하는 가장 쉬운 방법은 ‘물의 흐름’에 비유하는 것입니다. 전기는 전하가 이동하면서 에너지를 전달하는 현상인데, 이 이동하는 방식에 따라 크게 두 가지로 나뉩니다.
직류(Direct Current, DC)는 물이 일정한 방향으로 계속해서 흐르는 강물과 같습니다. 시간이 지나도 전압의 크기와 방향이 변하지 않고 일정하게 유지되는 것이 특징입니다. 반면, 교류(Alternating Current, AC)는 파도처럼 방향과 크기가 주기적으로 바뀌는 흐름입니다. 우리가 흔히 말하는 60Hz(헤르츠)라는 단위는 1초에 전기의 방향이 60번 바뀐다는 것을 의미합니다. 이처럼 근본적인 움직임의 차이가 전기의 성질을 결정짓습니다.
2. 직류(DC): 흔들림 없는 편안함, 배터리와 전자기기의 핵심
직류는 전압이 일정하기 때문에 정밀한 제어가 필요한 장치에 필수적입니다. 자동화 현장의 두뇌 역할을 하는 PLC(Programmable Logic Controller), 각종 센서, 터치스크린(HMI) 등은 대부분 직류 24V를 표준으로 사용합니다.
왜 정밀 기기들은 직류를 선호할까요? 바로 ‘안정성’ 때문입니다. 전압이 출렁이는 교류를 그대로 사용하면 민감한 반도체 부품이 오작동하거나 파손될 수 있습니다. 건전지나 스마트폰 배터리가 직류 방식인 이유도 에너지를 안정적으로 저장하고 꺼내 쓰기 위함입니다. 자동화 제어 엔지니어에게 DC 24V는 시스템의 신뢰성을 보장하는 가장 기본적인 전압이라고 할 수 있습니다.
3. 교류(AC): 멀리 가기 위한 선택, 우리 집 콘센트의 비밀
우리가 일상에서 사용하는 벽면 콘센트에서는 왜 직류가 아닌 교류 220V가 나올까요? 그 이유는 바로 ‘송전 효율’에 있습니다. 발전소에서 만들어진 전기를 수백 킬로미터 떨어진 공장이나 가정까지 보내려면 전압을 아주 높여야 합니다. 전압이 높을수록 전선에서 사라지는 에너지 손실이 줄어들기 때문입니다.
교류의 최대 장점은 변압기를 이용해 전압을 높이거나 낮추기가 매우 쉽다는 점입니다. 직류는 전압을 바꾸는 과정이 복잡하고 비용이 많이 들지만, 교류는 전자기 유도 원리를 이용해 간단하게 전압을 조절할 수 있습니다. 따라서 장거리 송전에는 교류가 압도적으로 유리하며, 공장의 대형 모터처럼 큰 힘이 필요한 곳에서도 교류 전원을 주로 사용합니다.
4. 교류 vs 직류, 한눈에 비교하는 결정적 차이점
교류와 직류의 특성을 이해하기 쉽게 세 가지 핵심 포인트로 비교해 보겠습니다.
| 구분 | 직류 (DC) | 교류 (AC) |
|---|---|---|
| 흐름의 형태 | 시간에 따라 방향과 크기가 일정함 | 시간에 따라 방향과 크기가 주기적으로 변함 |
| 전압 변환 | 어렵고 복잡한 회로가 필요함 | 변압기를 통해 매우 쉽고 간편함 |
| 에너지 저장 | 배터리 등에 저장이 가능함 | 직접적인 저장이 불가능함 |
| 주요 용도 | PLC, 센서, 전자기기, 배터리 | 가정용 전원, 공장 동력원, 장거리 송전 |
| 전력 손실 | 장거리 송전 시 손실이 큼 | 고압 송전을 통해 손실을 최소화함 |
5. 자동화 현장에서 교류와 직류는 어떻게 공존할까?

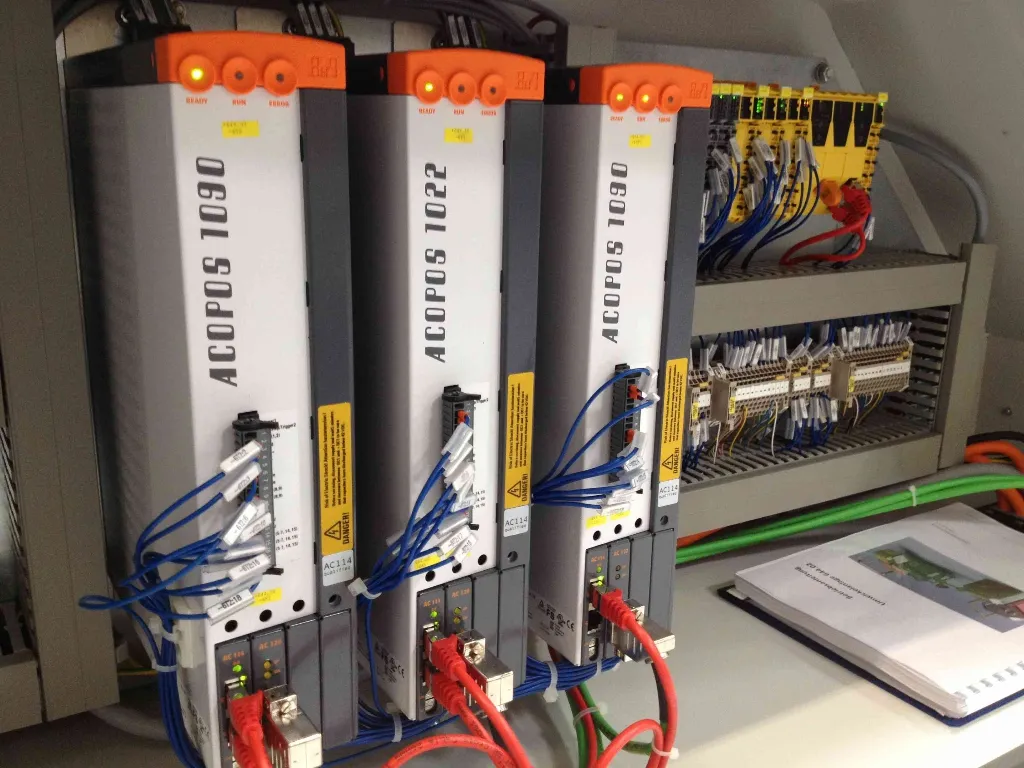

실제 자동화 설비의 제어반(Control Panel) 내부를 열어보면 교류와 직류가 조화롭게 공존하고 있는 것을 볼 수 있습니다. 가장 먼저 눈에 띄는 것은 SMPS(Switching Mode Power Supply)라는 장치입니다. 이 장치는 공장으로 들어온 교류 220V 전기를 받아 PLC나 센서가 사용할 수 있는 깨끗한 직류 24V로 변환해 주는 징검다리 역할을 합니다.
또한, 구동부에서도 차이가 나타납니다. 컨베이어 벨트를 돌리는 커다란 모터는 힘이 좋은 교류(AC) 모터를 사용하는 경우가 많고, 로봇 팔처럼 아주 정밀한 위치 제어가 필요한 곳에는 직류 기반의 서보 모터나 스테핑 모터를 사용합니다. 즉, ‘큰 힘’이 필요할 때는 교류를, ‘정밀한 제어’가 필요할 때는 직류를 선택하는 것이 엔지니어링의 기본 원칙입니다.
마치며
교류와 직류는 어느 하나가 더 우월한 것이 아니라, 각자의 고유한 특성에 맞춰 적재적소에 사용되는 파트너와 같습니다. 전기의 흐름을 이해하는 것은 자동화 제어의 기초이자 전부라고 해도 과언이 아닙니다. 오늘 배운 내용을 바탕으로 현장의 도면을 다시 한번 살펴보세요. 전원 공급 장치와 모터의 사양이 왜 그렇게 설계되었는지 한눈에 들어오기 시작할 것입니다. 기초가 튼튼한 엔지니어가 되기 위한 여러분의 첫걸음을 응원합니다!
