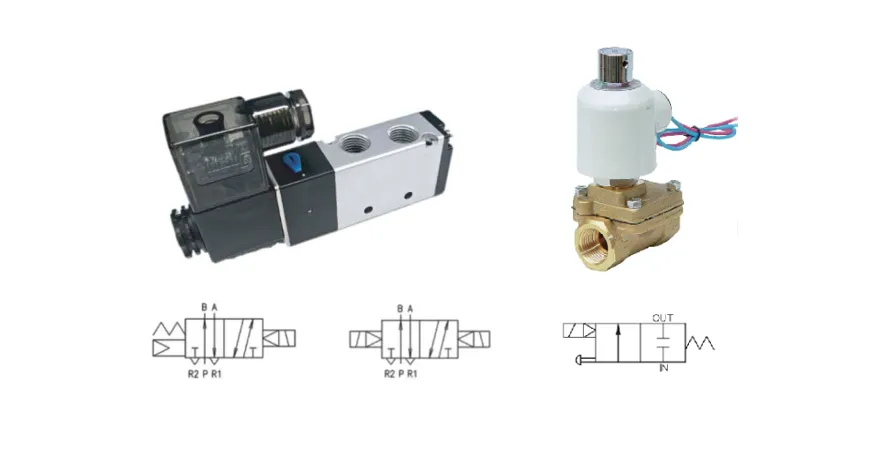

솔레노이드 밸브란 ‘전기 신호를 이용해 유체(액체나 기체)의 흐름을 제어하는 자동 개폐 장치’입니다. 우리가 일상에서 수도꼭지를 손으로 돌려 물을 틀고 잠그듯이, 자동화 시스템에서는 전기 신호를 통해 이 작업을 수행하는데, 그 역할을 담당하는 핵심 부품이 바로 솔레노이드 밸브입니다.
자동화 제어 현장에서 솔레노이드 밸브란 인간의 근육에 신호를 전달하는 신경계와 같습니다. PLC(Programmable Logic Controller)와 같은 제어 장치가 전기를 보내면, 밸브가 즉각적으로 반응하여 공기나 기름, 물의 통로를 열거나 닫음으로써 기계 장치를 움직이게 합니다.
1. 솔레노이드 밸브란? 뜻과 유래
솔레노이드(Solenoid)라는 단어는 그리스어로 ‘관(Pipe)’을 뜻하는 ‘Solen’과 ‘형태(Form)’를 뜻하는 ‘Eidos’의 합성어입니다. 즉, 관 모양의 도선에 전기를 흘려 자기장을 만드는 장치를 의미합니다.
이 원리를 밸브에 적용한 것이 솔레노이드 밸브입니다. 전기를 흘리면 자석이 되는 ‘전자석의 원리’를 이용하여 밸브 내부의 금속 막대를 움직이고, 이를 통해 유체의 통로를 조절하는 것이 이 장치의 본질입니다. 수동 밸브와 달리 원격 제어가 가능하고 반응 속도가 매우 빠르기 때문에 현대 자동화 공정에서 없어서는 안 될 필수 요소로 자리 잡았습니다.
2. 밸브 속 들여다보기: 코일과 핵심 구조 파헤치기
솔레노이드 밸브의 내부를 살펴보면 크게 전기를 담당하는 부분과 유체가 흐르는 부분으로 나뉩니다. 각 부품은 유기적으로 맞물려 동작합니다.
| 주요 구성 요소 | 역할 및 상세 설명 |
|---|---|
| 솔레노이드 코일 (Coil) | 구리선을 원통형으로 감은 형태로, 전류가 흐르면 강력한 자기장을 형성합니다. |
| 플런저 (Plunger) | 코일 내부에서 자력에 의해 위아래로 움직이는 가동 철심입니다. |
| 복귀 스프링 (Spring) | 전기가 차단되었을 때 자력을 잃은 플런저를 원래 위치로 밀어내는 역할을 합니다. |
| 밸브 바디 (Body) | 물, 공기 등 유체가 통과하는 몸체로, 유로(Path)가 설계되어 있습니다. |
| 오리피스 (Orifice) | 유체가 통과하는 실제 구멍으로, 플런저에 의해 열리거나 닫힙니다. |
3. 1초 만에 이해하는 작동 원리: NC와 NO의 차이
솔레노이드 밸브의 작동은 매우 단순하면서도 명확합니다. 코일에 전원이 공급되면 자기장이 발생하고, 이 힘이 플런저를 당깁니다. 이때 플런저 끝에 달린 실링(Sealing) 부품이 유로를 개방하거나 차단하게 됩니다. 여기서 중요한 개념이 바로 상시 닫힘형(NC)과 상시 열림형(NO)입니다.
- 상시 닫힘형 (Normally Closed, NC): 평상시(전원 OFF)에는 밸브가 닫혀 있다가, 전기를 주면(ON) 열리는 방식입니다. 대부분의 산업 현장에서 안전을 위해 가장 많이 사용됩니다.
- 상시 열림형 (Normally Open, NO): 평상시(전원 OFF)에는 밸브가 열려 있다가, 전기를 주면(ON) 닫히는 방식입니다. 전원이 차단되었을 때 유체가 반드시 흘러야 하는 특수 공정에 사용됩니다.
| 구분 | 전원 OFF 상태 | 전원 ON 상태 | 주요 용도 |
|---|---|---|---|
| NC 타입 | 유로 차단 (닫힘) | 유로 개방 (열림) | 일반적인 자동화 설비, 안전 차단용 |
| NO 타입 | 유로 개방 (열림) | 유로 차단 (닫힘) | 냉각 시스템, 비상 배출 시스템 |
4. 우리 주변 어디에 쓰일까? 역할과 사례
솔레노이드 밸브는 거대한 공장뿐만 아니라 우리 일상생활 곳곳에 숨어 있습니다. 유체의 흐름을 자동으로 제어해야 하는 모든 곳이 이들의 무대입니다.
- 가정용 가전제품: 세탁기에서 세탁 단계에 맞춰 물을 급수하거나 정수기에서 버튼을 누를 때 물이 나오는 것은 모두 내부에 작은 솔레노이드 밸브가 있기 때문입니다.
- 자동차 산업: 엔진 내부의 연료 분사 장치(인젝터)나 변속기의 유압 제어 등에 사용되어 차량의 정밀한 주행을 돕습니다.
- 산업 자동화: 공장의 로봇 팔을 움직이는 공압 실린더에 공기를 공급하거나, 화학 공정에서 약품의 양을 정밀하게 조절할 때 사용됩니다.
- 스마트 팜: 설정된 시간에 맞춰 농작물에 물을 주는 자동 관수 시스템의 핵심 부품입니다.
5. [엔지니어 가이드] 좋은 밸브 선택과 유지보수 팁
현장에서 솔레노이드 밸브를 선택할 때는 단순히 크기만 봐서는 안 됩니다. 엔지니어로서 고려해야 할 세 가지 핵심 포인트가 있습니다.
첫째, 사용 전압(Voltage) 확인입니다. AC 220V, DC 24V 등 제어 시스템의 전원 규격과 일치해야 합니다. 전압이 맞지 않으면 코일이 타버리거나 밸브가 작동하지 않습니다.
둘째, 유체의 종류와 재질입니다. 물을 사용할 때는 황동(Brass) 재질도 괜찮지만, 부식성 화학 물질이나 식품 공정에서는 스테인리스(STS) 재질을 선택해야 합니다.
셋째, 압력과 유량입니다. 배관의 압력이 너무 높으면 밸브가 열리지 않을 수 있으므로, 사양서의 작동 압력 범위를 반드시 확인해야 합니다.
유지보수 시에는 코일의 발열 상태를 체크하는 것이 중요합니다. 코일이 너무 뜨겁다면 과전압이 흐르거나 밸브 내부에 이물질이 끼어 플런저가 원활하게 움직이지 못하고 있는 신호일 수 있습니다. 정기적으로 내부 이물질을 제거해주는 것만으로도 수명을 획기적으로 늘릴 수 있습니다.
마치며
솔레노이드 밸브란 복잡한 자동화 시스템을 움직이게 하는 가장 기초적이면서도 강력한 도구입니다. 전기라는 무형의 에너지를 유체의 흐름이라는 유형의 움직임으로 바꾸어주는 이 작은 부품의 원리를 이해한다면, 여러분은 이미 자동화 제어의 세계에 중요한 첫발을 내디딘 것입니다. 장비의 특성에 맞는 적절한 밸브 선택과 세심한 관리를 통해 더욱 효율적이고 안전한 자동화 시스템을 구축해 보시기 바랍니다!
