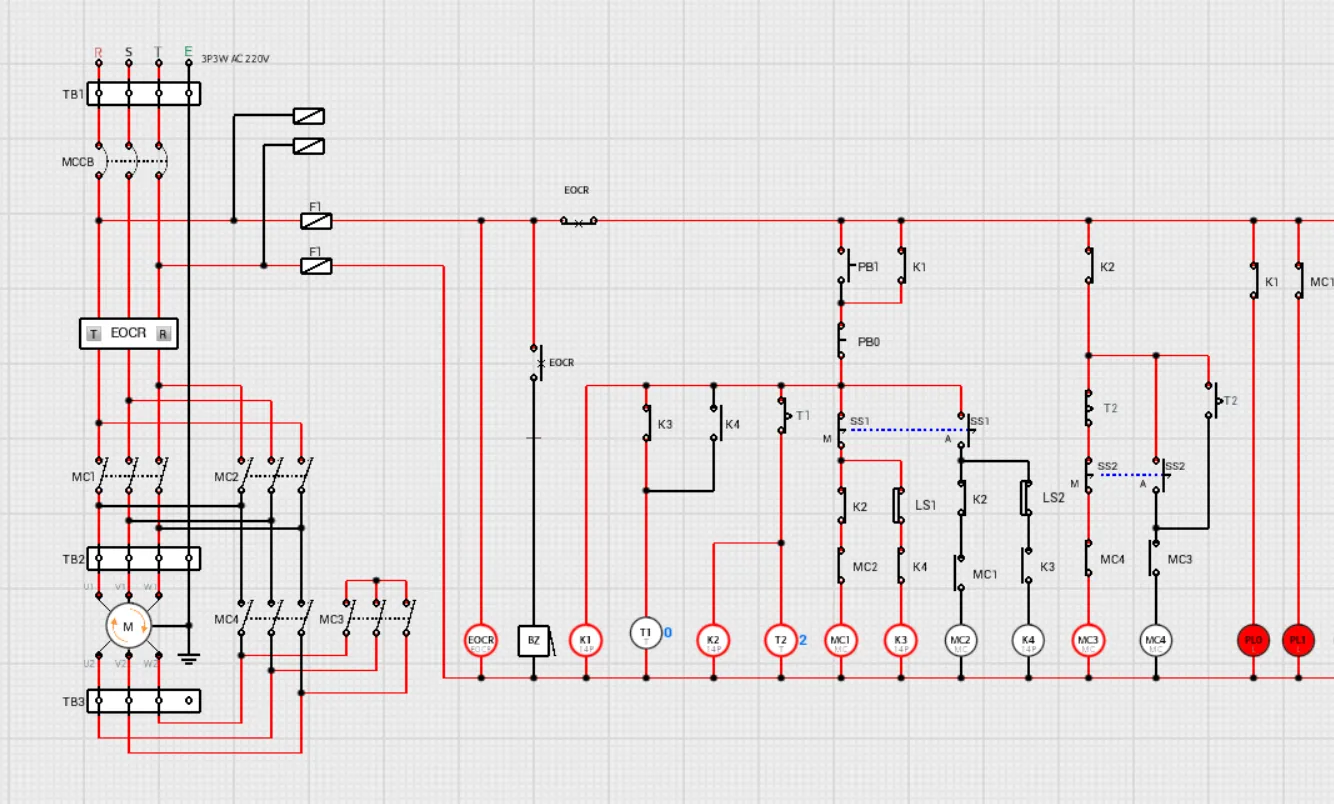

결론부터 말씀드리면 전기 시퀀스 회로 뜻은 ‘미리 정해진 순서에 따라 동작하도록 설계된 전기적 제어 회로’입니다. 자동화 제어의 가장 기초가 되는 이 개념은 우리가 매일 사용하는 세탁기, 엘리베이터부터 거대한 공장의 생산 라인에 이르기까지 전기가 쓰이는 거의 모든 자동화 시스템의 뼈대 역할을 합니다.
자동화 엔지니어가 되기 위해 가장 먼저 마주하게 되는 장벽이 바로 이 시퀀스 도면입니다. 하지만 복잡한 선들의 얽힘을 두려워할 필요는 없습니다. 시퀀스 회로는 일종의 ‘요리 레시피’와 같아서, 어떤 재료(부품)를 어떤 순서로 넣느냐에 따라 결과가 달라지는 논리적인 흐름일 뿐이기 때문입니다.
1. 시퀀스 회로 뜻 : 자동화의 ‘레시피’
시퀀스(Sequence)는 사전적으로 ‘순서’ 혹은 ‘연속’을 의미합니다. 전기 회로에서의 시퀀스는 어떤 동작을 시키기 위해 스위치나 센서 등의 입력 기기를 조작했을 때, 릴레이나 타이머 같은 제어 기기를 거쳐 모터나 램프 같은 출력 기기가 정해진 순서대로 작동하는 일련의 과정을 말합니다.
가장 쉬운 예로 세탁기를 떠올려 보세요. ‘전원 버튼 클릭 → 급수 → 세탁 → 탈수’라는 과정은 내부적으로 설계된 시퀀스 회로에 의해 통제됩니다. 이처럼 사람이 일일이 개입하지 않아도 기계가 스스로 다음 동작을 수행하게 만드는 논리 체계가 바로 시퀀스 회로의 본질입니다.
2. 이것만 알면 끝! 시퀀스 기호 보는 법
도면을 처음 보면 외계어처럼 느껴질 수 있지만, 핵심은 딱 세 가지만 기억하면 됩니다. 바로 a접점, b접점, 그리고 코일입니다.
- a접점 (Normally Open): 평소에는 떨어져 있다가 신호를 주면(누르면) 붙는 접점입니다. ‘시작’을 알리는 스위치 역할을 합니다.
- b접점 (Normally Closed): 평소에는 붙어 있다가 신호를 주면 떨어지는 접점입니다. ‘정지’나 ‘비상 차단’을 담당하는 안전 장치 역할을 합니다.
- 코일 (Coil/Relay): 전기가 흐르면 자석의 성질을 띠게 되어 주변의 접점들을 끌어당기거나 밀어내는 장치입니다. 시퀀스 회로의 ‘두뇌’이자 ‘심장’이라 할 수 있습니다.
이 기호들은 도면상에서 실제 부품의 상태를 그대로 묘사합니다. 선이 끊어져 있으면 a접점, 선이 닿아 있는데 사선이 그어져 있으면 b접점으로 이해하면 훨씬 직관적으로 도면을 읽을 수 있습니다.
3. 시퀀스 도면 읽는 법: ‘왼쪽에서 오른쪽으로, 위에서 아래로’
시퀀스 도면을 읽는 데에도 규칙이 있습니다. 마치 책을 읽는 것과 똑같습니다.
- 흐름의 방향: 전기는 위에서 아래로, 혹은 왼쪽에서 오른쪽으로 흐른다고 가정하고 도면을 따라갑니다.
- 조건 확인: 스위치가 눌렸는지(a접점), 혹은 차단되지 않았는지(b접점)를 확인하며 전기가 어디까지 갈 수 있는지 손가락으로 따라가 봅니다.
- 결과 도출: 최종적으로 전기가 코일이나 램프에 도달했다면, 그 장치가 ‘작동’하는 것으로 결론을 내립니다.
특히 ‘자기유지 회로’라는 개념이 중요한데, 버튼을 한 번만 눌렀다 떼어도 기계가 계속 돌아가게 만드는 이 기술이 시퀀스 도면 읽기의 첫 번째 고비이자 핵심입니다.
4. 시퀀스 vs PLC: 하드웨어와 소프트웨어의 결정적 차이
과거에는 릴레이와 타이머를 전선으로 일일이 연결하는 ‘릴레이 시퀀스’가 주류였으나, 현재는 B&R PLC와 같은 ‘프로그래머블 로직 컨트롤러’가 그 역할을 대신하고 있습니다. 두 방식의 차이를 표로 정리해 보았습니다.
| 구분 | 기존 릴레이 시퀀스 | 현대적 PLC 시스템 (B&R 등) |
|---|---|---|
| 구현 방식 | 실제 전선으로 부품을 연결 (Hard-wired) | 컴퓨터 프로그램으로 로직 작성 (Software) |
| 유연성 | 회로 수정 시 배선을 전부 뜯어고쳐야 함 | 프로그램 수정만으로 동작 변경 가능 |
| 부피 및 크기 | 제어반의 크기가 크고 무거움 | 소형 모듈형으로 공간 효율성이 매우 높음 |
| 유지보수 | 부품 고장 시 일일이 테스터기로 점검 | 모니터링 툴을 통해 실시간 에러 진단 가능 |
| 복잡도 | 복잡한 연산이나 데이터 처리가 어려움 | 고속 통신 및 정밀한 모션 제어 가능 |
5. 결론: 왜 PLC 시대에도 시퀀스를 배워야 할까요?
기술이 발전하여 B&R X20 시스템처럼 고성능 PLC가 현장을 지배하고 있는데, 왜 우리는 여전히 구식처럼 보이는 시퀀스 회로를 공부해야 할까요? 그 이유는 PLC 프로그램의 언어인 ‘래더 로직(Ladder Logic)’이 바로 시퀀스 회로를 그대로 디지털화한 것이기 때문입니다.
시퀀스 회로에서 전기가 흐르는 원리를 이해하지 못한 엔지니어는 PLC 프로그램의 논리를 짤 수 없습니다. 기초 체력이 튼튼해야 고난도의 운동을 할 수 있듯이, 시퀀스라는 기초가 탄탄해야만 스마트 팩토리의 복잡한 제어 시스템을 설계하고 운영할 수 있습니다.
자동화 제어의 세계에 입문하신 여러분, 지금 당장 복잡한 도면이 이해되지 않는다고 포기하지 마세요. a접점과 b접점의 의미부터 천천히 짚어가다 보면, 어느새 거대한 공장 설비를 자유자재로 움직이는 전문 엔지니어로 성장해 있을 것입니다. 효율적이고 정밀한 제어를 꿈꾼다면, 시퀀스의 원리를 B&R의 혁신적인 하드웨어에 담아내는 연습을 시작해 보시기 바랍니다.
