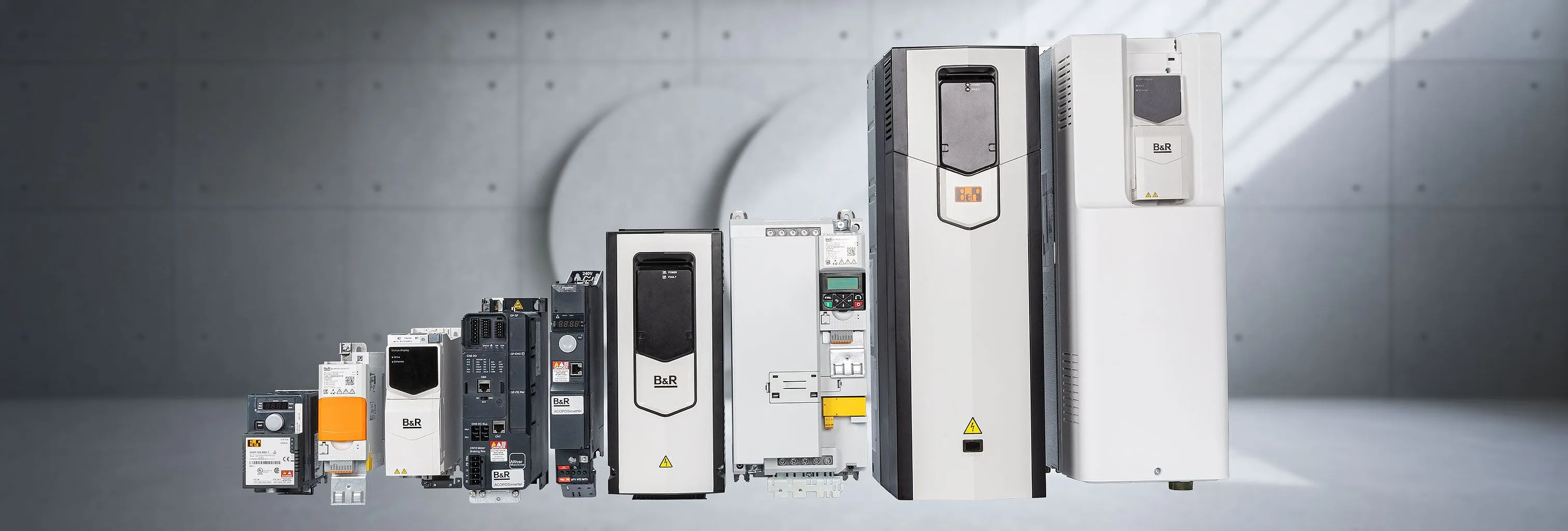

결론부터 말씀드리면, 인버터 제어 원리는 전원의 주파수와 전압을 자유자재로 바꾸어 ‘모터의 속도와 힘을 정밀하게 제어’입니다. 과거에는 모터의 속도를 조절하기 위해 물리적인 기어나 벨트를 교체해야 했지만, 이제는 인버터 하나만으로 소프트웨어적인 설정 전압과 주파수를 조절하여 스마트한 제어가 가능해졌습니다.
자동화 현장에서 인버터는 단순히 속도를 바꾸는 도구를 넘어, 에너지 절감과 기계적 수명 연장을 위한 필수 솔루션으로 자리 잡았습니다. 특히 B&R의 제어 시스템과 결합된 인버터 기술은 고도의 정밀도와 효율성을 제공합니다. 오늘은 그 핵심인 제어 원리와 가장 보편적인 V/F 제어에 대해 깊이 있게 알아보겠습니다.
1. 인버터 제어 원리, 왜 사용할까요? (모터 제어의 필요성)
산업 현장에서 모터는 전체 전력 소비의 상당 부분을 차지합니다. 인버터를 사용해야 하는 이유는 크게 세 가지로 요약할 수 있습니다.
- 에너지 절감: 팬(Fan)이나 펌프(Pump) 같은 부하에서 속도를 20%만 줄여도 소비 전력은 절반 가까이 줄어듭니다. 필요한 만큼만 에너지를 쓰는 효율적인 운용이 가능합니다.
- 부드러운 기동(Soft Start): 모터를 직접 전원에 연결하면 기동 시 정격 전류의 6~8배에 달하는 과전류가 흐릅니다. 인버터는 주파수를 서서히 높여 기계적 충격과 전기적 부담을 최소화합니다.
- 정밀한 공정 제어: 컨베이어 벨트의 속도를 맞추거나 엘리베이터의 부드러운 정지를 구현하는 등 생산성을 높이는 데 결정적인 역할을 합니다.
2. 인버터의 마법: 교류(AC)를 주무르는 3단계 원리
인버터는 우리가 흔히 쓰는 상용 교류 전원을 받아서 성질이 다른 교류로 다시 만들어냅니다. 이 과정은 크게 세 단계의 내부 회로를 거칩니다.
- 컨버터부 (AC → DC 정류): 들어오는 3상 교류 전기를 다이오드를 통해 직류(DC)로 바꿉니다. 마치 거친 파도를 잔잔한 호수물로 만드는 과정과 같습니다.
- 평활회로 (DC 필터링): 컨버터를 거친 직류는 아직 미세한 파형(리플)이 남아 있습니다. 커패시터(콘덴서)를 이용해 이 전기를 깨끗하고 안정적인 직류로 저장하고 다듬습니다.
- 인버터부 (DC → AC 변환): 핵심 부품인 IGBT(절연 게이트 양극성 트랜지스터)가 초당 수천 번 이상 스위칭을 하며 직류를 다시 교류로 바꿉니다. 이때 PWM(펄스 폭 변조) 방식을 사용하여 전압과 주파수의 크기를 결정합니다.
3. V/F 제어란 무엇인가요? (전압과 주파수의 황금 비율)
인버터 제어 원리 중 V/F 제어는 인버터 제어 방식 중 가장 기본이 되면서도 널리 쓰이는 방식입니다. 여기서 V는 전압(Voltage), F는 주파수(Frequency)를 의미합니다.
왜 주파수만 바꾸지 않고 전압도 같이 바꿔야 할까요? 그 이유는 모터 내부의 자속(Magnetic Flux)을 일정하게 유지하기 위해서입니다. 모터의 유도 기전력 공식에 따르면, 주파수가 낮아질 때 전압을 그대로 두면 자속이 과도하게 커져 모터가 과열되고 타버릴 수 있습니다. 반대로 주파수가 높아질 때 전압이 낮으면 모터의 힘(토크)이 급격히 떨어집니다.
따라서 V/F 제어는 ‘V ÷ F = 일정’이라는 공식을 따릅니다. 주파수를 30Hz에서 60Hz로 두 배 올린다면, 전압도 그에 맞춰 두 배로 올려 모터가 최적의 힘을 낼 수 있는 상태를 유지하는 것입니다.
4. V/F 제어와 벡터 제어의 비교 및 특장점
V/F 제어는 구조가 간단하고 경제적이지만, 모든 상황에서 완벽한 것은 아닙니다. 다음 표를 통해 인버터 제어 원리별 특징을 비교해 보겠습니다.
| 구분 | V/F 제어 (전압/주파수 제어) | 벡터 제어 (Vector Control) |
|---|---|---|
| 제어 방식 | 설정된 패턴(V/F ratio)에 따라 운전 | 전류를 자속분과 토크분으로 분리 제어 |
| 피드백 유무 | 주로 오픈 루프 (센서리스 가능) | 클로즈 루프 (엔코더 필요/고성능 센서리스) |
| 저속 토크 | 상대적으로 약함 (토크 부스트 필요) | 저속에서도 매우 강력한 토크 발생 |
| 주요 용도 | 팬, 펌프, 다수 모터 동시 제어 | 크레인, 엘리베이터, 정밀 서보 시스템 |
| 시스템 비용 | 저렴하고 설정이 간편함 | 고가이며 파라미터 튜닝이 복잡함 |
V/F 제어의 유일한 단점은 아주 낮은 속도에서 전압 강하로 인해 토크가 부족해지는 현상입니다. 이를 보완하기 위해 저속 구간에서만 전압을 살짝 높여주는 ‘토크 부스트(Torque Boost)’ 기능을 사용하기도 합니다.
5. 초보 엔지니어를 위한 현장 팁: 이것만 기억하세요!
현장에서 인버터를 처음 접하신다면 복잡한 이론보다 다음의 실무 포인트를 먼저 체크해 보시기 바랍니다.
- V/F 패턴 설정: 부하의 특성(정토크 부스트 vs 저감 토크 부스트)에 맞는 V/F 커브를 선택하는 것이 효율의 핵심입니다.
- 가감속 시간(Acc/Dec Time): 급격한 가속은 과전류(OC) 에러를, 급격한 감속은 과전압(OV) 에러를 유발할 수 있습니다. 기계적 관성을 고려해 최적의 시간을 찾아야 합니다.
- 발열 관리: 인버터는 스위칭 과정에서 열이 많이 발생합니다. 제어반 내부의 냉각 팬 상태와 주위 온도를 상시 점검하세요.
마치며
인버터와 V/F 제어는 현대 자동화 시스템을 지탱하는 거대한 뿌리와 같습니다. 전압과 주파수의 비율을 맞추어 모터에 생명력을 불어넣는 이 원리를 이해한다면, 여러분은 이미 유능한 엔지니어로 가는 첫 단추를 완벽하게 꿰신 겁니다. B&R의 고성능 컨트롤러와 인버터 솔루션을 통해 더욱 정밀하고 효율적인 제어 환경을 구축해 보시길 바랍니다!
