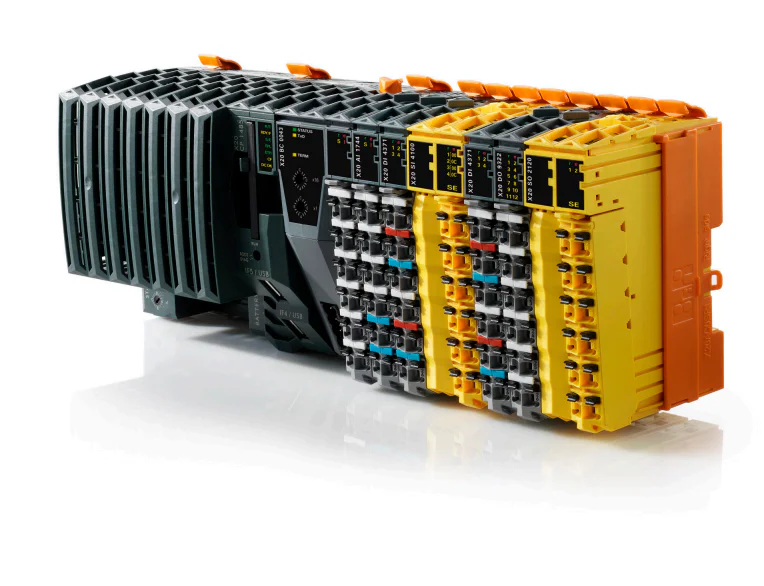

B&R PLC X20 시스템이란 무엇일까요?
결론부터 말씀드리면 B&R의 X20 System은 “Perfection in Automation”이라는 슬로건 아래 설계된 ‘차세대 고성능 모듈형 I/O 시스템’입니다.
일반적인 PLC가 단순히 입출력 신호 처리에 집중한다면, B&R PLC X20은 정밀한 제어와 유지보수의 극대화를 위해 탄생했습니다. 특히 터미널 블록, 전자 모듈, 버스 모듈이 분리되는 3분할 구조를 통해, 장비 제작부터 운영 단계까지 압도적인 효율성을 제공하는 스마트 팩토리의 핵심 솔루션입니다.
1. B&R PLC X20 핵심 구조: 3분할 모듈러 디자인
B&R PLC X20의 가장 큰 기술적 특징은 하나의 모듈이 세 가지 서브 구성 요소로 나뉘어 최적화된 수명 주기를 제공한다는 점입니다.
- 버스 모듈 (Bus Module): 데이터 통신의 기반이자 랙(Rack) 역할을 수행합니다.
- 전자 모듈 (Electronics Module): 실제 연산을 담당하며 가동 중 교체(Hot-pluggable)가 가능합니다.
- 터미널 블록 (Terminal Block): 배선이 직접 연결되는 부위로, 전자 모듈과 분리되어 배선 편의성을 극대화합니다.
2. 설계와 유지보수를 바꾸는 4가지 혁신 포인트
B&R X20 시스템은 산업 현장의 가혹한 환경과 엔지니어의 작업 효율을 동시에 고려했습니다.
- 사전 배선(Pre-wiring): 전자 모듈 없이 터미널 블록만으로 제어반 배선이 가능하여 제작 기간을 획기적으로 단축합니다.
- 유연한 옵션 대응 (Space for Options): 버스 모듈만 미리 배치해두면 소프트웨어 컴파일 없이도 하드웨어 확장이 가능합니다.
- 스마트한 진단 (Embedded Parameter Chip): 모듈 내 칩에 시리얼 번호와 버전이 저장되어, 교체 시 시스템이 자동으로 인식하고 설정합니다.
- 고밀도 Push-in 결선: 12.5mm 폭에 최대 16핀까지 지원하며, 도구 없이 간편하게 결선할 수 있습니다.
3. 강력한 컨트롤러 및 통신 기술
B&R PLC X20은 단순 I/O를 넘어 고성능 CPU 라인업을 통해 어떠한 자동화 과제도 수행합니다.
- 다양한 CPU 시리즈: 고성능 Standard, 경제적인 Compact-S, 슬림한 Embedded 등 어플리케이션에 맞는 선택이 가능합니다.
- 통합 안전 기술 (SafeLOGIC): 네트워크 기반의 openSAFETY를 통해 SIL 3 등급의 높은 안전성을 구현합니다.
- reACTION 기술: 표준 하드웨어에서 응답 속도를 최저 1μs까지 낮추어 초고속 정밀 제어를 실현합니다.
4. 기존 릴레이 및 표준 PLC 대비 특장점
| 특징 | 기존 표준 PLC 시스템 | B&R PLC X20 시스템 |
|---|---|---|
| 유지보수 효율 | 문제 발생 시 전체 전원을 끄고 배선 분리 필요 | 가동 중 전자 모듈만 쏙 뽑아 교체 (Hot-swap) |
| 배선 설계 | 실제 하드웨어가 있어야 배선 작업 가능 | 터미널 블록 단독 전 배선(Pre-wiring) 지원 |
| 진단 기능 | 육안 확인 혹은 복잡한 소프트웨어 진단 | LED 디스플레이 및 파라미터 칩 자동 진단 |
| 확장성 | 물리적 슬롯 한계 및 복잡한 어드레싱 | X2X Link를 통한 유연한 거리 확장 (최대 100m) |
5. 특수 환경을 위한 솔루션: Coated 및 IP67
현장의 가혹한 환경에서도 B&R PLC X20은 중단 없는 성능을 보장합니다.
- Coated 모듈(X20c): 특수 코팅 처리를 통해 습도 100%, 부식성 가스 환경에서도 안정적으로 동작합니다.
- X67 시스템: X20의 기술력을 그대로 유지하면서 제어반 외부(IP67)에서 직접 사용 가능한 강력한 라인업입니다.
마치며
B&R PLC X20은 현대 산업 자동화의 심장과 같습니다. 3분할 모듈 구조를 통한 압도적인 유지보수성과 초고속 연산 능력은 장비 제조사의 경쟁력을 결정짓는 핵심 요소입니다. 효율적인 자동화 시스템 구축을 고민하신다면, X20 System의 유연함과 강력한 성능에서 그 해답을 찾아보세요!
