인터록 회로 뜻은 자동화 제어 시스템에서 사고를 방지하기 위해 설계된 ‘상호 억제 안전 잠금장치’입니다. 기계나 장비가 작동할 때, 두 가지 이상의 동작이 동시에 일어나면 위험한 상황이 발생할 수 있는데, 이를 논리적 혹은 물리적으로 차단하여 시스템의 안전을 보장하는 핵심 기술입니다.
자동화 현장에서 인터록은 선택이 아닌 필수입니다. 예를 들어 엘리베이터가 이동 중일 때 문이 열리지 않도록 막거나, 모터가 정회전하고 있을 때 갑자기 역회전 신호가 입력되어 전원이 단락되는 것을 방지하는 것이 모두 인터록의 역할입니다. 초보 엔지니어라면 반드시 숙지해야 할 이 개념을 상세히 알아보겠습니다.
1. 인터록 회로 뜻 – “동시 동작을 막는 안전한 약속”
인터록 회로 뜻은 ‘서로 맞물리다’입니다. 제어 회로에서는 한쪽 회로가 동작하고 있을 때 다른 쪽 회로의 동작을 강제로 금지하는 것을 의미합니다. 이를 ‘상호 억제 회로’라고도 부릅니다.

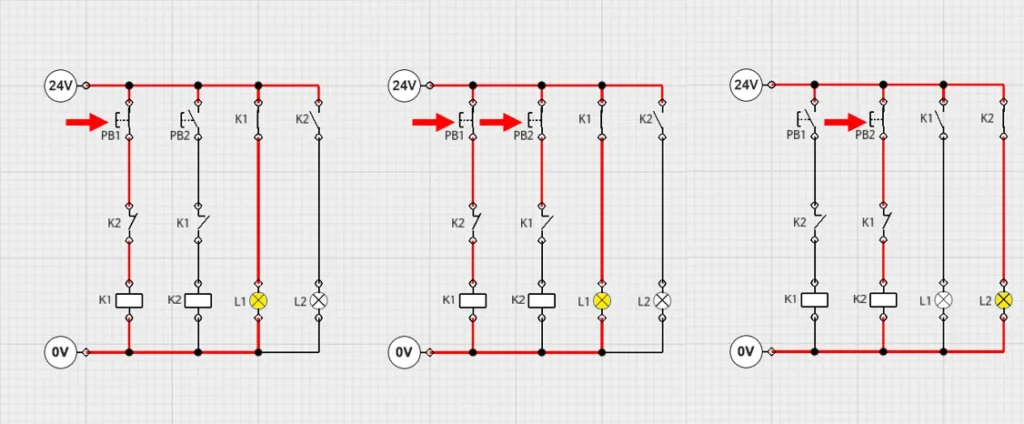

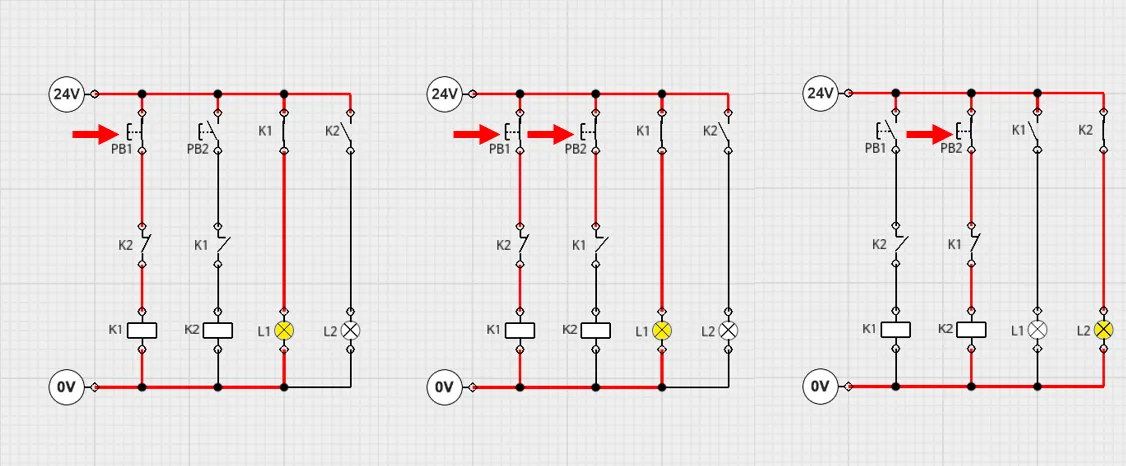

우리가 일상에서 흔히 볼 수 있는 퀴즈쇼의 버저 시스템을 생각하면 쉽습니다. 한 출연자가 버튼을 먼저 누르면 다른 출연자가 아무리 버튼을 눌러도 불이 들어오지 않죠? 이것이 바로 인터록의 가장 기초적인 논리입니다. 산업 현장에서는 장비의 파손을 막고 작업자의 생명을 보호하기 위해 이 논리를 회로에 직접 구현합니다.
2. 인터록 회로의 종류: 구현 방식에 따른 분류
인터록은 크게 하드웨어적인 방식과 소프트웨어적인 방식으로 나뉩니다. 현장 상황에 따라 두 방식을 혼용하여 이중 안전장치를 구축하기도 합니다.
| 종류 | 구현 방법 | 특징 및 장점 |
|---|---|---|
| 하드웨어 인터록 | 릴레이나 마그네트 스위치(MC)의 b접점을 이용한 물리적 배선 | PLC 고장 시에도 물리적으로 차단되어 안전성이 매우 높음 |
| 소프트웨어 인터록 | PLC 프로그램(Ladder Logic) 내에서 접점을 이용해 제어 | 설계가 간편하고 수정이 용이하며 복잡한 조건 설정 가능 |
| 버튼 인터록 | 조작 스위치(Push Button) 내부의 기계적 구조 이용 | 조작 단계에서부터 원천적으로 동시 입력을 방지 |
3. 대표적인 활용 사례: 정역 회로와 선입력 우선 회로
인터록이 실제 현장에서 어떻게 쓰이는지 알면 이해가 훨씬 빠릅니다. 가장 대표적인 두 가지 사례를 소개합니다.
- 모터 정역회로: 3상 모터의 회전 방향을 바꿀 때, 정회전용 마그네트와 역회전용 마그네트가 동시에 붙으면 전선이 단락(Short)되어 폭발 사고가 날 수 있습니다. 이때 상대방의 b접점을 서로의 코일 앞에 배치하여, 하나가 동작하면 다른 하나는 절대 동작하지 못하게 막습니다.
- 선입력 우선 회로: 여러 개의 입력 신호 중 가장 먼저 들어온 신호만 유효하게 처리하고, 나머지 신호는 무시하는 회로입니다. 시스템의 혼선을 방지하고 명확한 순차 제어를 가능하게 합니다.
4. 인터록 회로 점검 및 문제 해결 방법
베테랑 엔지니어는 장비가 멈췄을 때 가장 먼저 인터록 조건을 확인합니다. 회로가 제대로 작동하지 않을 때의 점검 순서는 다음과 같습니다.
- 멀티미터를 이용한 통전 시험: 하드웨어 인터록의 경우, 릴레이나 MC의 b접점이 물리적으로 고착되었는지 확인해야 합니다. 전원을 끈 상태에서 b접점의 도통 상태를 체크하세요.
- PLC 모니터링 확인: 소프트웨어 인터록은 PLC 프로그램 상에서 어떤 접점이 동작을 가로막고 있는지 실시간으로 확인합니다. 조건이 맞는데도 동작하지 않는다면 로직 상의 ‘A접점’과 ‘B접점’ 설정 오류일 확률이 높습니다.
- 접점 불량 점검: 현장의 진동이나 먼지로 인해 접점에 이물질이 끼면 신호가 제대로 전달되지 않아 인터록이 풀리지 않는 경우가 많습니다. 접점 부활제를 사용하거나 부품을 교체하여 해결합니다.
5. 요약 및 결론: 인터록은 기술이 아니라 안전입니다
인터록 회로를 설계할 때 가장 중요한 마음가짐은 ‘기계는 언제든 고장 날 수 있고, 사람은 실수할 수 있다’는 전제입니다. 효율적인 생산보다 중요한 것은 안전한 가동입니다. 따라서 중요한 설비일수록 PLC 소프트웨어 인터록에만 의존하지 말고, 물리적인 하드웨어 인터록을 반드시 병행 설계하는 것이 바람직합니다.
초보 엔지니어 여러분, 오늘 배운 인터록의 원리를 단순히 도면상의 기호로만 보지 마세요. 여러분이 설계하고 점검하는 그 접점 하나가 거대한 장비의 파손을 막고 현장의 안전을 지키는 든든한 잠금장치라는 사실을 잊지 마시기 바랍니다. 탄탄한 인터록 설계야말로 진정한 자동화 제어 전문가로 가는 첫걸음입니다.
B&R PLC X20 시스템과 같은 고성능 제어기에서도 이러한 인터록 개념은 통합 안전 기술(SafeLOGIC)을 통해 더욱 정밀하고 강력하게 구현되고 있습니다. 안전한 자동화 환경 구축을 위해 항상 기본에 충실한 엔지니어가 되시길 응원합니다!
