PLC프로그램은 공장의 하드웨어를 제어하기 위해 작성하는 ‘산업용 논리 설계도’입니다. 일반적인 컴퓨터 소프트웨어가 사용자 편의성에 집중한다면, PLC프로그램은 24시간 멈추지 않는 실시간성(Real-time)과 가혹한 환경에서의 신뢰성을 최우선으로 합니다.
단순히 기계를 움직이는 코드를 넘어, 센서에서 들어오는 수만 가지 신호를 판단하고 모터나 밸브에 정확한 명령을 내리는 공장의 ‘지능’ 그 자체라고 할 수 있습니다. 특히 B&R과 같은 고성능 시스템에서는 이러한 프로그램의 효율성이 장비의 생산 속도를 결정짓는 핵심 지표가 됩니다.
1. PLC프로그램의 정의: 기계와 대화하는 언어
PLC프로그램은 이름 그대로 ‘논리를 프로그래밍할 수 있는 제어 장치’를 작동시키는 소프트웨어입니다. 사람이 뇌를 통해 근육에 움직임을 지시하듯, 엔지니어는 PLC프로그램을 통해 기계의 동작 순서와 조건을 설정합니다.
- 입력(Input) 처리: 스위치, 센서, 리미트 신호 등을 실시간으로 읽어들입니다.
- 연산(Logic): 작성된 프로그램에 따라 “A 센서가 켜지고 B 버튼이 눌리면 C 모터를 돌려라”와 같은 논리를 판단합니다.
- 출력(Output) 제어: 연산 결과를 바탕으로 실제 액추에이터나 램프, 인버터 등에 전기 신호를 보냅니다.
2. PLC 하드웨어 종류에 따른 프로그램 구성
PLC프로그램은 구동되는 하드웨어의 형태에 따라 그 구조와 복잡도가 달라집니다. 우리 공장에 맞는 시스템을 선택하는 것이 프로그램 설계의 첫걸음입니다.
| 구분 | 일체형(Compact) PLC | 모듈형(Modular) PLC |
|---|---|---|
| 특징 | CPU, 입출력, 전원이 하나의 본체에 내장 | 필요한 기능(CPU, I/O, 통신)을 슬롯에 장착 |
| 프로그램 규모 | 단순 반복 공정 및 소규모 제어 | 복잡한 라인 제어 및 대규모 스마트 팩토리 |
| 확장성 | 추가 확장이 제한적임 | 필요에 따라 수천 점의 I/O 확장 가능 |
| 대표 사례 | 단독 장비, 소형 컨베이어 | 자동차 조립 라인, 반도체 장비 (B&R X20 등) |
3. 국제 표준(IEC 61131-3) 5가지 PLC 언어
과거에는 제조사마다 언어가 달랐지만, 현재는 국제 표준에 따라 크게 5가지 프로그래밍 언어를 사용합니다. 엔지니어는 상황에 맞는 언어를 선택하여 효율을 극대화합니다.
- LD (Ladder Diagram): 가장 대중적인 언어입니다. 전기 회로도와 유사한 사다리 모양으로, 유지보수 인력이 이해하기 가장 쉽습니다.
- ST (Structured Text): C언어나 파이썬과 유사한 텍스트 기반 언어입니다. 복잡한 수식 연산이나 데이터 처리에 압도적으로 유리합니다.
- FBD (Function Block Diagram): 기능 블록을 선으로 연결하는 방식입니다. 제어 흐름을 시각적으로 파악하기 좋아 공정 제어에 자주 쓰입니다.
- SFC (Sequential Function Chart): 공정 순서도와 비슷합니다. 단계별로 동작하는 순차 제어 시스템의 전체 흐름을 관리할 때 탁월합니다.
- IL (Instruction List): 어셈블리 언어와 유사한 저수준 언어입니다. 속도는 빠르지만 가독성이 떨어져 최근에는 사용 빈도가 줄어드는 추세입니다.
4. 초보 엔지니어를 위한 언어 선택 및 학습 가이드
처음 PLC프로그램의 세계에 입문한다면 어떤 언어부터 공부해야 할까요? 현직 엔지니어로서 드리는 조언은 명확합니다.
첫째, 무조건 LD(래더)부터 시작하세요. 전 세계 산업 현장의 유지보수 90% 이상은 래더로 이루어집니다. 전기 회로의 접점(A접점, B접점)과 코일의 개념만 익히면 누구나 시작할 수 있습니다.

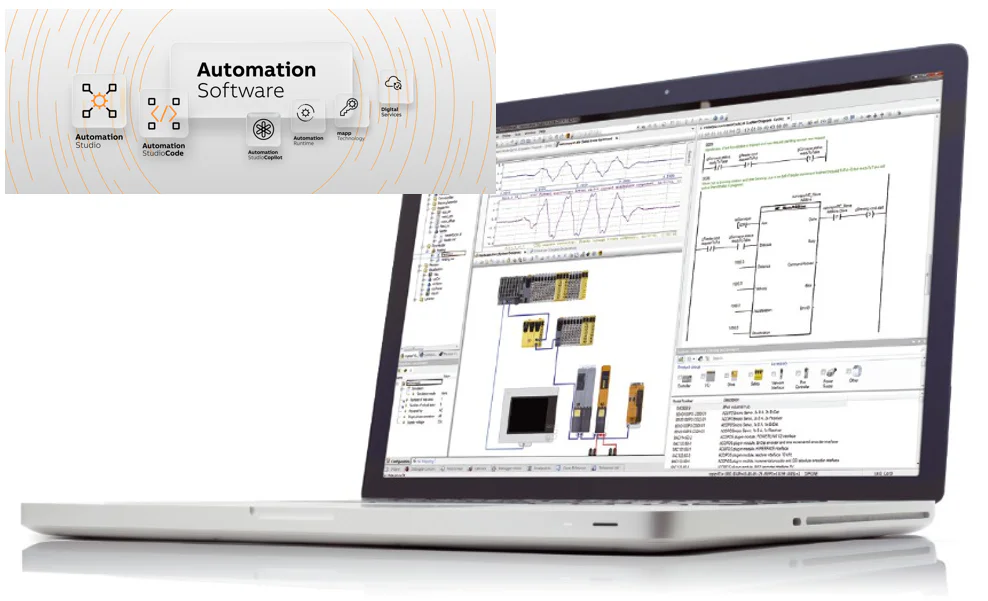

둘째, ST 언어를 병행하세요. 최근 스마트 팩토리는 고도화된 연산을 요구합니다. 래더로 구현하기 복잡한 알고리즘은 ST로 작성하고, 전체적인 흐름은 래더로 관리하는 ‘하이브리드 방식’이 대세입니다. B&R의 Automation Studio 같은 통합 툴은 이러한 다중 언어 환경을 완벽하게 지원합니다.
셋째, 시뮬레이터를 활용하세요. 실제 PLC 장비가 없더라도 소프트웨어 내의 시뮬레이션 기능을 통해 내가 짠 로직이 어떻게 돌아가는지 눈으로 확인하며 공부하는 것이 가장 빠릅니다.
5. PLC 프로그래밍의 핵심: 스캔 타임(Scan Time)
일반 프로그램과 PLC프로그램의 결정적인 차이는 ‘스캔 타임’에 있습니다. PLC는 [입력 읽기 -> 프로그램 실행 -> 출력 쓰기 -> 진단]의 과정을 무한히 반복하는데, 이 한 바퀴를 도는 시간을 스캔 타임이라고 합니다.
이 시간이 일정하고 짧을수록 정밀한 제어가 가능합니다. B&R PLC X20과 같은 하이엔드 장비는 이 스캔 타임을 극도로 낮추어 초고속 생산 라인에서도 오차 없는 제어를 실현합니다. 프로그램 작성 시에는 무의미한 루프를 줄여 스캔 타임을 최적화하는 것이 고수의 비결입니다.
마치며
PLC프로그램은 단순한 코딩을 넘어, 차가운 금속 덩어리에 생명력을 불어넣는 작업입니다. 내가 설계한 로직대로 거대한 기계가 움직일 때의 쾌감은 자동화 엔지니어만이 느낄 수 있는 특권입니다. 래더 다이어그램의 기초부터 차근차근 시작해 보세요. 스마트 팩토리 시대, PLC프로그램 기술은 여러분을 대체 불가능한 전문가로 만들어 줄 것입니다.
