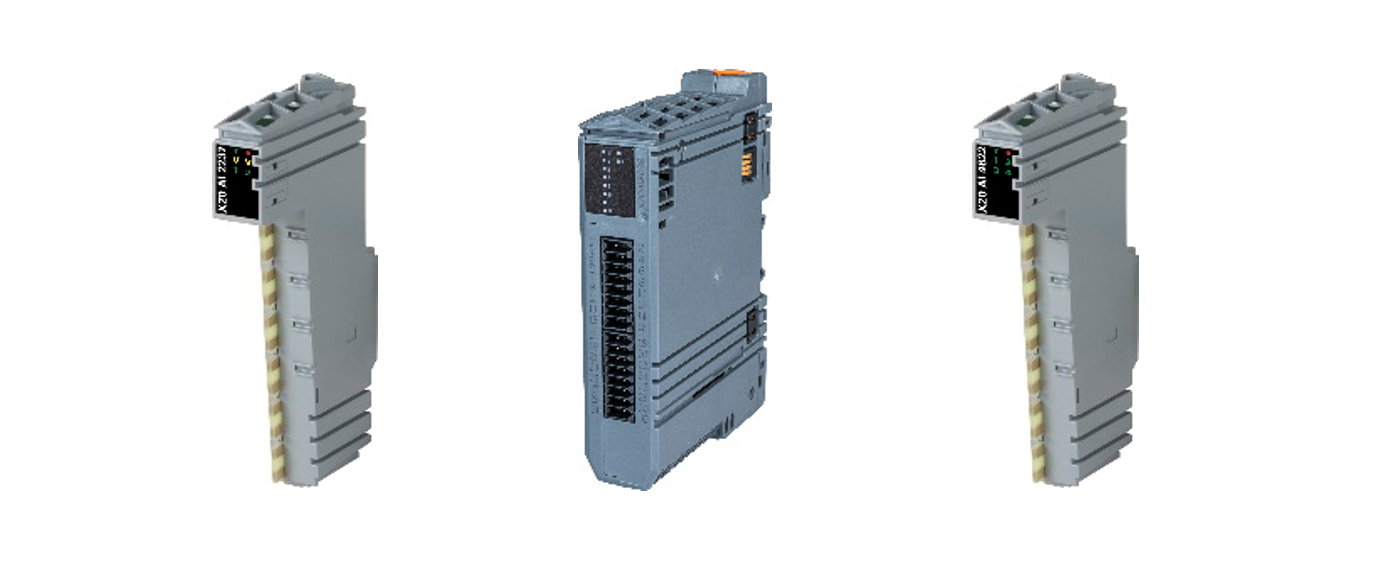

PLC 아날로그 제어의 핵심은 ‘변환’과 ‘약속’에 있습니다. B&R PLC X20 시스템은 이러한 복잡한 변환 과정을 매우 정밀하고 효율적으로 처리할 수 있도록 설계된 고성능 I/O 솔루션입니다. 오늘은 PLC 아날로그 입출력의 기본 원리인 A/D, D/A 변환과 이를 실무에 적용하기 위한 스케일링(Scaling) 기법을 차근차근 알아보겠습니다.
1. PLC 아날로그 입출력: A/D 변환의 이해
PLC는 컴퓨터의 일종이기에 오직 0과 1이라는 디지털 신호만 이해할 수 있습니다. 하지만 우리가 제어해야 할 실제 세상은 연속적인 아날로그 값으로 가득 차 있죠. 이를 PLC가 인식할 수 있는 숫자로 바꾸는 과정을 A/D(Analog to Digital) 변환이라고 합니다.
이 과정을 쉽게 비유하자면, ‘눈금이 없는 컵에 담긴 물의 양을 자로 재서 숫자로 기록하는 것’과 같습니다. 현장의 센서가 보내는 0~10V의 전압이나 4~20mA의 전류 신호를 PLC 내부의 아날로그 입력 모듈이 받아들여, 이를 0~16000 또는 0~32767과 같은 정수 데이터(Digital Value)로 변환하여 CPU에 전달하게 됩니다.
2. 반대로 명령을 내릴 땐? 숫자를 전기로 바꾸는 D/A 변환
PLC가 연산을 마친 후, 인버터의 속도를 조절하거나 비례제어 밸브의 개도를 조절하려면 다시 숫자를 전기 신호로 바꾸어 보내야 합니다. 이것이 바로 D/A(Digital to Analog) 변환입니다.
예를 들어, 엔지니어가 프로그램에서 “모터 속도를 50%로 돌려라”라는 의미로 ‘8000’이라는 숫자를 출력 모듈에 쓰면, 모듈은 이를 계산하여 ‘5V’라는 전압 신호를 인버터에 보냅니다. A/D 변환의 역과정이라고 생각하면 이해가 빠릅니다. PLC 내부의 추상적인 숫자가 실제 기계를 움직이는 물리적인 힘으로 바뀌는 순간입니다.
3. 스케일링(Scaling): “0~16000″을 “0~100℃”로 바꾸는 마법
PLC 내부에서 사용하는 ‘16000’이라는 숫자는 기계에게는 익숙하지만, 사람인 엔지니어에게는 직관적이지 않습니다. “지금 들어온 값이 4500인데, 이게 대체 몇 도라는 거야?”라는 의문이 생기기 마련이죠. 그래서 이 숫자를 우리가 사용하는 실제 물리량으로 다시 계산하는 과정이 필수적인데, 이를 ‘스케일링(Scaling)’이라고 부릅니다.
스케일링은 복잡한 수학 공식이 아니라 ‘비례식’의 원리입니다. “전체 범위 중 지금 숫자가 어느 정도 위치에 있는가?”를 따지는 것이죠. 아래 표를 통해 입력값과 실제 물리량의 관계를 살펴보겠습니다.
| 구분 | PLC 내부 디지털 값 (0~16000 기준) | 실제 변환된 물리량 (0~100℃ 기준) | 전기 신호 (0~10V 기준) |
|---|---|---|---|
| 최솟값 (0%) | 0 | 0 ℃ | 0 V |
| 중간값 (50%) | 8,000 | 50 ℃ | 5 V |
| 최댓값 (100%) | 16,000 | 100 ℃ | 10 V |
| 임의의 값 | 4,000 | 25 ℃ | 2.5 V |
B&R PLC에서는 이러한 스케일링 과정을 라이브러리 함수를 통해 간단히 처리할 수 있어, 엔지니어는 복잡한 수식 계산보다는 제어 로직 자체에 더 집중할 수 있습니다.
4. 실무 밀착 팁! 아날로그 제어 시 주의해야 할 3가지
PLC 아날로그 입출력 제어는 정밀한 만큼 외부 환경의 노이즈에 매우 민감합니다. 현장에서 실패하지 않기 위해 다음 세 가지를 반드시 기억하세요.
- 노이즈 대책 (Shielding): 아날로그 신호선은 미세한 전압 변화에도 값이 요동칠 수 있습니다. 반드시 트위스트 페어 실드선을 사용하고, 배선 시 동력선과 분리하여 유도 노이즈를 차단해야 합니다.
- 전압(0~10V)보다 전류(4~20mA): 실무에서는 전류 방식을 더 선호합니다. 전압 방식은 선로가 길어지면 전압 강하가 생기지만, 전류 방식은 거리에 강하며 특히 ‘4mA’라는 기준값 덕분에 선이 끊어지면 즉시(0mA) 단선 여부를 감지할 수 있는 장점이 있습니다.
- 분해능(Resolution)의 이해: 숫자를 얼마나 촘촘하게 나누느냐의 문제입니다. 화질 좋은 사진이 더 선명하듯, 분해능이 높을수록(예: 12비트 vs 16비트) PLC는 더 미세한 변화를 감지하고 정밀하게 제어할 수 있습니다. B&R X20 아날로그 모듈은 업계 최고 수준의 고분해능을 지원하여 초정밀 제어에 적합합니다.
마치며: 아날로그는 결국 ‘약속’입니다
PLC 아날로그 입출력과 스케일링은 처음에는 낯설고 복잡해 보이지만, 결국 외부 세계와 PLC가 대화하기 위해 정해놓은 ‘하나의 규칙’일 뿐입니다. 이 규칙만 정확히 이해하고 있다면 어떠한 복잡한 센서나 액추에이터도 자유자재로 다룰 수 있는 자신감이 생길 것입니다.
B&R PLC X20 시스템은 이러한 아날로그 신호를 가장 빠르고 정확하게 처리할 수 있는 다양한 모듈 라인업을 갖추고 있습니다. 효율적인 자동화 시스템 구축을 꿈꾸신다면, 오늘 배운 아날로그의 기초를 바탕으로 더 넓은 제어의 세계로 나아가 보시기 바랍니다!
